Resistencia Sísmica: Cómo Proteger tu Casa Ecológica

Una casa de tierra bien reforzada puede resistir un sismo severo sin colapsar. Una casa de bloque mal construida, no. La diferencia casi nunca está en el material: está en cómo se amarra la estructura. Un muro de adobe al que le falta la viga superior, el refuerzo de las esquinas o una cimentación continua se cae igual que un muro de bloque en las mismas condiciones.

Este artículo explica por qué falla el adobe en un temblor, los seis elementos que lo hacen sismorresistente, qué técnica de refuerzo conviene en cada caso, cómo se refuerza una casa que ya está construida y las preguntas que hay que hacerle a quien la va a construir. Es el complemento técnico de ADB-Concreto y del artículo sobre adobe estabilizado con cemento.

Por qué el adobe falla en un sismo (y por qué no es culpa del material)

La tierra es un material excelente trabajando a compresión: aguanta muchísimo peso encima. El problema es lo contrario. Un sismo no empuja hacia abajo, empuja de lado, y ahí la tierra tiene dos debilidades conocidas: pesa mucho y no se estira. Un material que no se estira es frágil: aguanta hasta cierto punto y luego se parte de golpe, sin avisar.

A eso se suma la forma en que se mueve una casa. Cuando la tierra tiembla, los muros reciben el empuje en dos direcciones distintas. En una, el muro trabaja dentro de su propio plano, como una viga vertical, y aparece el corte. En la otra, el muro es empujado perpendicularmente, como una ficha de dominó a la que alguien le da un golpe, y aparece el volcamiento. El volcamiento fuera del plano es el que mata, porque el muro cae completo hacia afuera y arrastra el techo.

Fíjate en las dos últimas filas, porque son las que más se ignoran. Una casa de tierra debilitada por la humedad llega al sismo con una fracción de su capacidad, aunque tenga todos los refuerzos. Por eso el refuerzo sísmico empieza por el agua: el alero que aparta la lluvia del muro y el zócalo que impide que la humedad suba por capilaridad valen tanto como una viga de concreto. Está desarrollado en el manual de mantenimiento.

En Honduras la pregunta no es si va a temblar, sino cómo va a responder la casa cuando tiemble. El país está en el borde entre las placas de Norteamérica y del Caribe, con sistemas de fallas activas como el Motagua, y el sismo de 2009 frente al litoral atlántico lo recordó con daños en viviendas de tierra y de mampostería. Construir con tierra en un país así no es un problema: es una responsabilidad de diseño.

Los seis elementos que hacen sismorresistente una casa de tierra

Estos seis elementos no funcionan por separado. Son una cadena: si falta uno, los demás pierden buena parte de su efecto. Una viga collar excelente sobre muros sin refuerzo vertical no impide que el muro se parta; un refuerzo vertical perfecto sin cimentación continua no sirve de nada. El criterio es que la casa se comporte como una caja amarrada, no como una suma de paredes independientes.

1. Distribución compacta y de un solo piso

La forma de la planta decide cuánta fuerza tiene que aguantar cada muro. Una casa compacta, con planta cuadrada o rectangular sin brazos largos, reparte mejor el empuje. Los muros deben estar en las dos direcciones y apoyarse entre sí, de modo que unos arriostren a los otros. Las plantas en L, en U o con alas muy largas concentran la fuerza en las esquinas y torsionan la casa.

La altura también importa: un solo piso es la condición más segura, y por eso casi toda la vivienda de tierra sismorresistente del mundo se construye así. En dos pisos, el segundo debe ser liviano y el diseño estructural específico. Las aberturas, además, conviene que sean pocas, de tamaño moderado y bien repartidas, nunca todas juntas en un mismo muro.

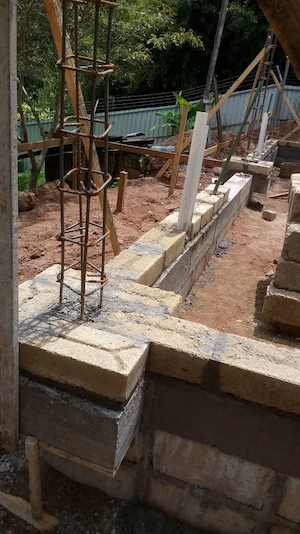

2. Cimentación y sobrecimiento continuo

El muro de tierra no puede tocar el suelo. Necesita una cimentación corrida de concreto, sin interrupciones, y un sobrecimiento que levante el arranque del muro por encima del nivel del terreno. Esa base cumple dos funciones a la vez: reparte el peso para que la casa no se asiente de forma desigual, y mantiene el pie del muro seco.

Alrededor conviene resolver el drenaje: que el agua de lluvia se vaya lejos de la casa y no se quede estancada junto a la base. Un sobrecimiento bien hecho y un terreno que drena cuestan poco y son, en la práctica, la mitad de la resistencia sísmica de una casa de tierra.

3. Refuerzo vertical y horizontal con materiales dúctiles

Aquí está el corazón del asunto. Si la tierra es frágil, se le mete dentro algo que sí se estira. Ese algo puede ser caña, bambú, cuerdas, malla de alambre o mallas plásticas, y su trabajo es sostener el muro después de que se agriete: en lugar de partirse y caer, el muro queda cosido.

La técnica más estudiada es la de las geomallas, desarrolladas y ensayadas en la Pontificia Universidad Católica del Perú y difundidas después por programas de cooperación internacional. Consiste en envolver el muro por sus dos caras con una malla plástica que se ancla por abajo a la cimentación y por arriba a la viga collar. En los ensayos de mesa vibratoria, esa combinación ha mostrado mantener los muros en pie y evitar el colapso en sismos severos, justo porque el refuerzo trabaja a tracción donde la tierra no puede. Puedes ver el criterio completo en casas de adobe en Honduras.

4. Viga collar superior

Es una viga continua, de concreto armado o de madera, que recorre la parte alta de todos los muros y los amarra entre sí. Funciona como el cinturón de una caja: impide que los muros se abran hacia afuera y sirve de apoyo al techo. Sin ella, cada muro se mueve por su cuenta y las esquinas son lo primero que se separa.

Tres condiciones para que sirva: tiene que ser continua (sin cortes ni empalmes débiles), tiene que estar conectada al refuerzo vertical de los muros y al techo, y tiene que estar a nivel en todo el perímetro. Una viga collar interrumpida da una sensación falsa de seguridad.

5. Contrafuertes, pilastras y el largo del muro

Un muro largo y alto sin apoyos intermedios es el escenario perfecto para el volcamiento. Los contrafuertes son refuerzos que se salen del muro y lo sostienen desde fuera; las pilastras van integradas en el muro y lo dividen en paños más cortos. Las esquinas y los extremos de los muros son los puntos más críticos y donde primero hay que reforzar.

La relación exacta entre altura, espesor y longitud libre de un muro se define en el cálculo estructural, y ahí no conviene inventar reglas propias. El principio, en cambio, es fácil de recordar: mientras más alto y más largo el tramo sin apoyo, más vulnerable. Acortar ese tramo con una pilastra es una de las intervenciones más eficaces y más baratas que existen.

6. Techo liviano y bien amarrado

El peso del techo es el peso que hay que mover cuando la casa se sacude. Cuanto más liviano sea, menos fuerza tendrá que aguantar el muro. Un techo de teja de barro sobre estructura de madera tratada, o de lámina con aislante, pesa muchísimo menos que una losa de concreto, y esa diferencia se nota justamente en un sismo.

Y tan importante como el peso es el anclaje: la estructura del techo tiene que estar amarrada a la viga collar, de modo que no pueda correrse ni levantarse. Un techo liviano pero suelto se convierte en un proyectil. Mira cómo lo resolvemos en techos para el trópico húmedo.

Qué técnica de refuerzo conviene en cada caso

No existe un refuerzo único. Cada técnica tiene un costo, una dificultad y un límite, y la elección depende de si la casa está por construirse o ya está en pie, de la zona y de la mano de obra disponible.

Cómo reforzar una casa de adobe que ya está construida

La mayoría de las casas de tierra en Honduras ya están en pie, y muchas se construyeron sin ningún criterio sísmico. Reforzarlas es posible, pero el orden de las intervenciones importa tanto como las intervenciones mismas.

Primero, la evaluación. Un ingeniero estructural revisa la cimentación, el estado de los muros, las grietas existentes, la humedad, la esbeltez de cada paño y cómo está amarrado el techo. De esa revisión sale un diagnóstico, no una lista de trabajos.

Segundo, el agua. Antes de reforzar nada hay que resolver el alero, el zócalo y el drenaje. Reforzar un muro que sigue mojándose es gastar dinero dos veces.

Tercero, el refuerzo. Las intervenciones más frecuentes son aplicar malla con mortero en las caras del muro, confinar las esquinas con columnas, añadir una viga collar si la casa no tiene, aligerar el techo y cerrar los vanos que no se usan.

Cuarto, lo que no se debe hacer. Picar y rehacer sin criterio estructural; cargar un muro viejo con una losa de concreto; añadir un segundo piso sobre muros sin refuerzo; y mezclar refuerzos que no quedan conectados entre sí. Cualquiera de las cuatro puede empeorar la situación en lugar de mejorarla.

Los seis errores que sí provocan colapsos

1. Dos pisos de adobe sin refuerzo estructural. El peso arriba y la falta de amarre se combinan justo donde más daño hace.
2. Techo pesado de concreto sobre muros de tierra. Es la causa más común de colapso: la masa del techo multiplica la fuerza que el muro debe aguantar.
3. Muros altos y largos sin contrafuertes ni pilastras. El paño libre es el que vuelca hacia afuera.
4. Esquinas sin trabazón. Muros que solo se tocan se abren en el primer movimiento fuerte.
5. Cimentación discontinua y humedad en el pie del muro. La casa llega al sismo ya debilitada.
6. Aberturas grandes sin refuerzo por encima. Cada vano es un punto débil si no lleva dintel y refuerzo lateral.

Qué exigirle a quien va a construir tu casa

Estas siete cosas se piden antes de firmar y se revisan en obra. Ninguna es un lujo: son la diferencia entre una casa que aguanta y una que no.

1. Planos estructurales firmados por un ingeniero estructural colegiado, no solo planos de arquitectura.
2. Detalle de la cimentación y del sobrecimiento: profundidad, ancho y continuidad.
3. Detalle de la viga collar y de cómo se conecta con los muros y con el techo.
4. Detalle del refuerzo en esquinas, bordes de vanos y tramos largos.
5. Peso y anclaje del techo, con el cálculo que lo respalde.
6. Solución de drenaje y protección del pie del muro: alero, zócalo y desagüe del terreno.
7. Manual de mantenimiento con las revisiones que hay que hacer y cada cuánto.

Si quien te construye no puede mostrarte los puntos 2, 3 y 4, no está construyendo sismorresistente por mucho que use buen material. Es el mismo criterio de verificación que aplicamos en los seis pasos del proceso.

Preguntas frecuentes sobre resistencia sísmica

¿Una casa de adobe resiste un terremoto?

Sí, si está reforzada y diseñada para eso. El adobe sin refuerzo es frágil y tiene un comportamiento pobre ante un sismo fuerte; el adobe con viga collar, refuerzo vertical, cimentación continua y contrafuertes ha demostrado en ensayos mantener los muros en pie y evitar el colapso. La diferencia no la hace el material, sino el conjunto de refuerzos y el detalle constructivo.

¿Qué es la viga collar y por qué es tan importante?

Es una viga continua que recorre la parte alta de todos los muros y los amarra entre sí. Funciona como el cinturón de una caja: impide que los muros se abran hacia afuera y sirve de apoyo al techo. Sin ella, cada muro se mueve por su cuenta y las esquinas se separan. Puede ser de concreto armado o de madera, siempre que sea continua y esté bien conectada.

¿Qué son las geomallas y sirven de verdad?

Son mallas plásticas de alta resistencia que se envuelven alrededor del muro por sus dos caras y se anclan abajo a la cimentación y arriba a la viga collar. Su función es sostener el muro después de que se agrieta, porque trabajan a tracción justo donde la tierra falla. La técnica se desarrolló y ensayó en la Pontificia Universidad Católica del Perú y se difundió mediante programas de cooperación internacional, con resultados que muestran que evitan el colapso en sismos severos.

¿Es más seguro construir con bloque que con adobe en zona sísmica?

No necesariamente. Una casa de bloque mal construida falla igual o peor, porque el bloque también es frágil y pesa. Lo que define el comportamiento es el refuerzo, la cimentación, el amarre del techo y la calidad de la mano de obra. Hay mampostería de bloque muy vulnerable y hay vivienda de tierra bien reforzada que ha resistido sismos severos. La comparación honesta está en casas ecológicas frente a prefabricadas.

¿Se puede reforzar una casa de adobe que ya está construida?

Sí, en muchos casos. El orden es: primero una evaluación estructural, después resolver la humedad y el drenaje, y solo entonces reforzar con malla y mortero, confinar esquinas, añadir viga collar si falta y aligerar el techo. Conviene saber que a veces el diagnóstico concluye que reforzar no es seguro ni rentable, y que es mejor reconstruir.

¿Cuánto cuesta el refuerzo sísmico?

Depende del tamaño de la casa, del sistema elegido y del estado de la cimentación, así que una cifra suelta no sirve. Lo importante es entender que el refuerzo no es un accesorio que se añade al final: es parte de la estructura y se presupuesta con ella, por partidas. En el Plan de Necesidades va detallado junto al resto de la obra para que puedas compararlo. Puedes ver el desglose de costos en cuánto cuesta una casa ecológica en Honduras.

¿Puedo construir una casa de adobe de dos pisos?

Es posible, pero exige un diseño estructural específico: confinamiento de muros, vigas de amarre en los dos niveles, segundo piso liviano y un cálculo que lo respalde. No es una decisión para improvisar en obra. En la mayoría de los casos conviene empezar por un solo piso y crecer después por etapas, con la estructura preparada desde el principio, como explicamos en empezar por el segundo piso.

¿Necesito un ingeniero estructural para una casa de un solo piso?

Sí. Un solo piso reduce el riesgo, pero no elimina la necesidad de cálculo: hay que definir la cimentación, la esbeltez de los muros, el refuerzo y el anclaje del techo, y el diseño debe cumplir la normativa hondureña vigente. El ahorro de prescindir del cálculo se paga con creces en la primera reparación, y en el peor de los casos no se paga con dinero.

En resumen: la resistencia sísmica se diseña antes, no se lamenta después

Si tuvieras que quedarte con una sola idea, que sea esta: una casa de tierra no es segura ni insegura por ser de tierra, sino por cómo está amarrada. Los seis elementos —forma compacta, cimentación continua, refuerzo dúctil, viga collar, contrafuertes y techo liviano bien anclado— funcionan como una cadena, y la cadena se rompe por su eslabón más débil.

Y hay una parte que no depende de nadie más que del dueño: mantener la casa seca. Un alero limpio, un zócalo en buen estado y un drenaje que funcione son mantenimiento barato que conserva la resistencia que la casa ya tiene. Es la misma lógica que aplicamos desde el primer día, cuando el proyecto empieza escuchando a la familia antes de dibujar, como contamos en qué es un arquitecto descalzo.

Este artículo es informativo y describe criterios generales de construcción sismorresistente en tierra. No sustituye el diseño de un ingeniero estructural ni el cumplimiento de la normativa hondureña vigente, que es la que define las dimensiones y los refuerzos de cada proyecto.
